ACモーターインバーター

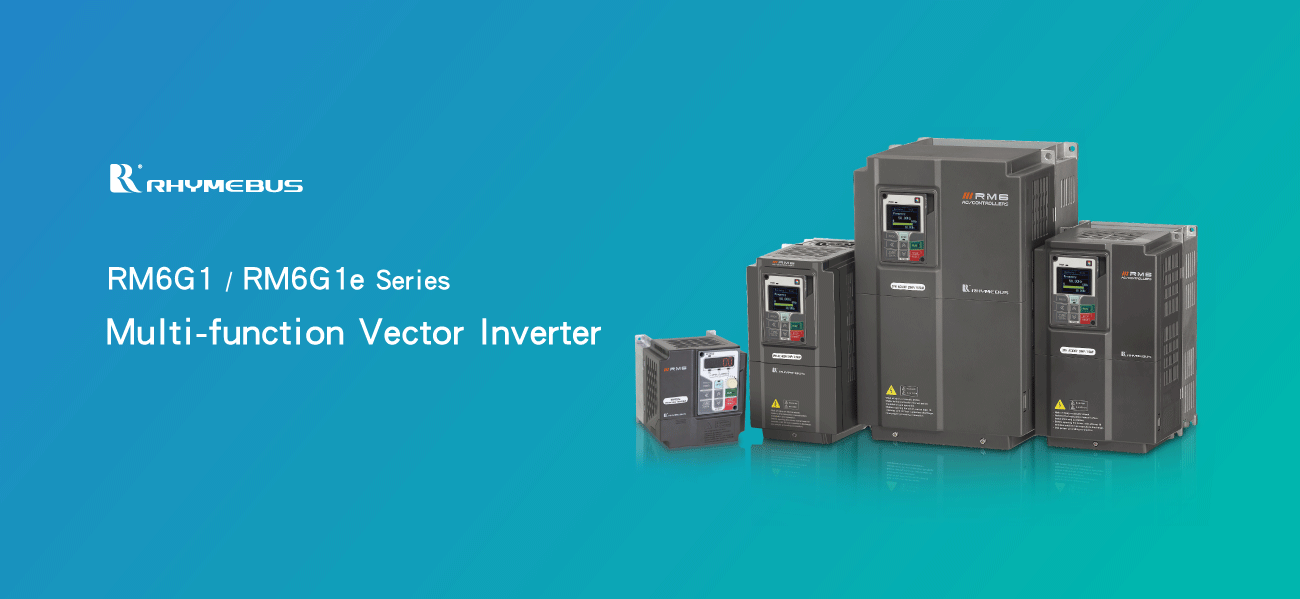

RM6G1 RM6G1e シリーズ インバータ
製品番号：RM6G1/RM6G1e
最新のモーター制御のトレンドに合わせて製品ラインアップをフル進化させています。新世代のRM6G1多機能ベクトル制御インバータは、センサーレス/センサベクトル制御モードを中核に、IM、IPM、SPMモーターの高性能速度制御とトルク制御をサポートし、速度制御、トルク制御、テンション制御、位置制御、各種軽・重負荷の産業機器に応用できます。 電力回収装置RM6A6と併せて使用することで、ブレーキ抵抗の代わりにモーターの回生エネルギーを電力ネットワークに送り込み、ブレーキ抵抗の放熱問題を解決すると同時に、省エネを実現します。
0.4kWから500kWの容量範囲を持つRM6G1型は、優れた走行性能と安定性、強力な過負荷耐性を持ち、軽負荷から重負荷まで幅広い用途でお客様に良好な稼働性をご提供します。
0.4kWから500kWの容量範囲を持つRM6G1型は、優れた走行性能と安定性、強力な過負荷耐性を持ち、軽負荷から重負荷まで幅広い用途でお客様に良好な稼働性をご提供します。
01
01
製品情報Information
制御特徴
高い安定性をもつ速度精度
自動収納システム、繊維製品、メタルソー、サーボ射出成形機などの高い精度が要求されるアプリケーションにおいて、0.05%までの速度安定性誤差を達成することが可能。
高トルク出力
センサーレスベクトル制御技術により、超低速で定格トルクの200％に達するモーター回転を実現。地盤改良機、シールドマシン、空気圧プレス、掘削機、エレベーター、クレーンなどの高起動トルクや重作業に適しています。
速い応答速度
負荷時のモーターの瞬時速度は低下します。この製品は応答速度が速いため、短時間で設定速度に戻ることができます。プレス機、空圧プレス、メタルバンドソー、サーボ油圧機などに適しています。
高速出力
インバータの高速制御能力は、ツールマスター、光学研磨、磁気浮上式遠心圧縮機などの高速スピンドルへの応用が可能。RM6G1の動作率は標準モデルで最大600Hz、高速制御モデルで最大2000Hz。
適用場所
コンプレッサー、クレーン、工作機械、エレベーター、コンベア、ファン、押出機、巻取機、プレス機械、紡績、ポンプ、送風機など。
適用機能
- スピードリターンカードは、エンコーダの出力信号の種類に応じて選択可能。ラインドライバ、プッシュプル、オープンコアクター、リゾルバなどのタイプに対応し。
- 圧力、温度、その他の制御アプリケーションのための自動スリープ機能とウェイクアップ機能を備えたのPID制御。 又は、PID機能を単独で開放し、他の機器で使用することも可能。
- 高速パルス入/出力制御に対応し。
- 回生/回避機能により、エネルギーの消費を抑え、ブレーキトランジスタや電気抵抗器の設備費用を節約が可能です。
- KP-602多言語対応フルカラー液晶操作パネルを組み合わせて使用可能。SPECキーで正転/逆転、メイン/サブ次周波数、サブ加/減速など60機能のアナログデジタル入力端子を設定可能。
- 独立したモーターパラメータを2セット確立でき、1台のインバータで2種類のモーターサイズ切り替えが可能。
- 遮断、トルク補償、減速停止などの機能を対応する。
- 織物機械トラバース制御により、トウフォーミング機能を制御する可能。
- RS-485 Modbus通信インターフェースを内蔵。拡張カードを追加することで通信インターフェースを増やすことも可能。
安全機能/予測とメンテナンス
安全機能
- STO安全トルク遮断機能を搭載し、高い安全性を実現。 同時にシステム連動保護のため、安全スイッチ出力端子も装備。
- ストール防止、過電圧抑制、高励磁ブレーキ、高スリップブレーキ、ダイナミックブレーキデューティーモジュレーションなどの充実した安全保護機能により、インバータを安全に使用することが可能。
予測とメンテナンス
- 過熱の予測・維持機能を搭載。設定された温度地に従って過熱の予測・保護を行う。PTC/NTC/PT100/RTD392/KTY84などの温度検出器に対応。
- 20キログラム以上の機種では、インバータ全体を取り外すことなくファンの交換が可能。メンテナンスや交換作業が容易。
