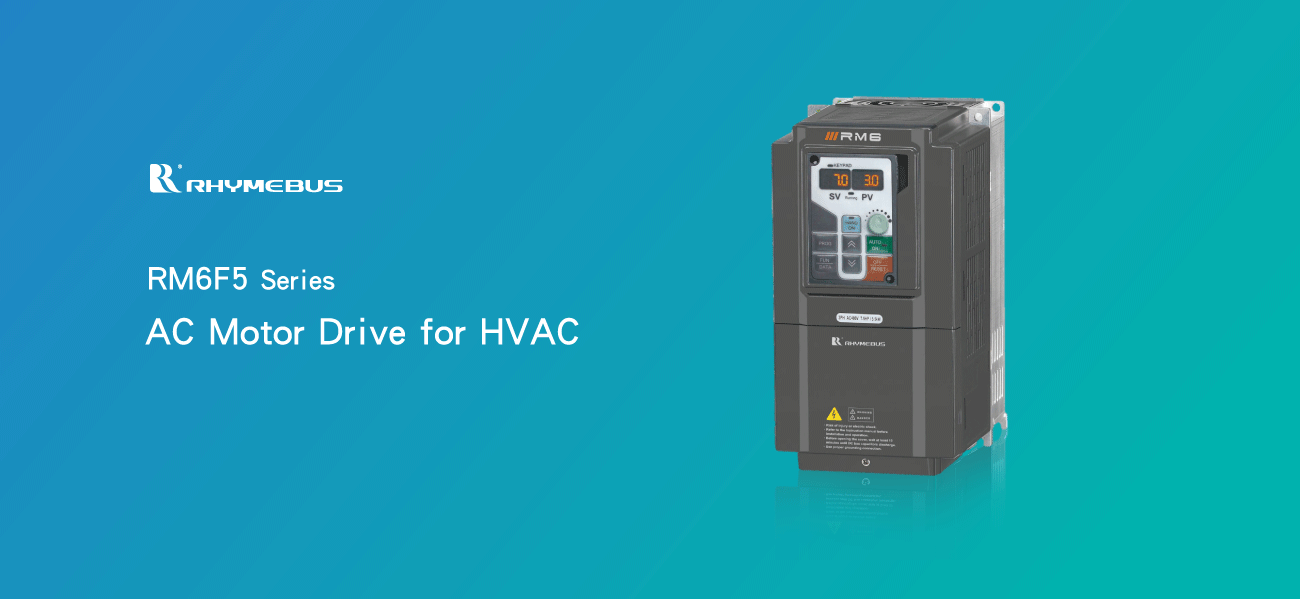

RM6F5 シリーズ インバータ
製品番号：RM6F5
RM6F5インバータは、HVACに特化したインバータです。ポンプ、ファン、冷却塔、冷水メインフレームの温度、圧力、差圧、流量を制御。幅広い要求に1台で応えることができます。
01
01
製品情報Information
製品特徴
- 定圧モード(水圧)
- インタラクティブ操作
- 制御モード選択
- 水使用量検知
- オン/オフモード
- 騒音防止
- 過熱警告とファン管理
- 水不足・過圧対策
- 自動/手動切替
- 定圧(水圧)制御（シーケンス機能）
PID定圧制御機能(水圧)
水圧力センサーからインバータに信号が送られ、PID演算によりインバータの出力周波数を制御して駆動モーターの回転数を制御し、定圧給水を実現します。
インバータ操作パネルに設定圧力と実圧力値の両方を表示できるため、必要な圧力点の修正や現在の圧力状態の監視が容易に行えます。
インバータ操作パネルに設定圧力と実圧力値の両方を表示できるため、必要な圧力点の修正や現在の圧力状態の監視が容易に行えます。
特徴
メイン機・サブ機のパラメータコピー機能
インバータのパラメータをメイン機からサブ機に直接コピーできるため、ユニット単位でパラメータを設定する必要がありません。
交換型操作制御機能
複数の並列インバータでポンプの交換運転を行うことで、ポンプの長時間停止による錆びや焼き付きを防ぎ、ポンプの長寿命化を実現しました。
制御モード
Eモード（快速モード）
複数のインバータを同じ速度で動作させ、システム電圧を一定に保ちます。
Fモード（全速モード）
1台のインバータのみ自動速度制御し、他のインバータはフルスピードで動作させ、システム電圧を一定に保ちます。
Mモード（特殊モード）
メインポンプはインバータで自動制御し、それ以外のポンプは主電源で制御。
オン/オフモード
配管の水漏れを確認し、オン・オフモードに切り替えます。水漏れの程度が設定範囲外になると、ポンプはシステム圧力を維持するために運転を開始します。頻繁なオン・オフや長時間低速でのエネルギー消費を避け、不要な運転音とエネルギー消費を低減します。
スマート時間別供水圧力調整
スマート時間別で供水圧力調整し、日常の生活に合わせ、ピーク/オフピークの水圧を自動調整でき、省エネと漏水低減、配管保護を実現。最大8段階と最大1週間のサイクルタイムで設定できるほか、傾斜調整機能も搭載します。
ポンプの保護機能
水不足保護
キャビテーション防止機能により、長時間運転時のインペラーのキャビテーションによるポンプの破損を防止。ライローテーション保護機能により、長時間の空回りによるポンプシャフトシールの磨耗を防止。
過圧保護機能
システム圧力の異常時、瞬間的に圧力が高くなった時、出口バルブが瞬間的に閉じられた時など、配管の損傷を防ぐために使用。
手動/自動並列定圧切断
並列システムでポンプ1台の異常が発生した場合、システム全体を停止させる必要なし。インバータを並列システムから切り離せば、システム内の他のインバータが自動的に運転の引き継ぎを行います。予測とメンテナンス
- PTCモーター過熱保護機能により、過熱警告または保護トリップを自動で行います。
- 運転時間、電源供給時間、異常履歴を確認でき、メンテナンス計画や修理が容易に行えます。
- 過熱警告機能、ファン管理機能により、ファンの寿命を延ばし、騒音を低減し、省エネ、インバータの長寿命化を実現。
- ファンはクイックリリース設計のため、工具なしで簡単に交換でき、安定した動作を維持。
適用範囲
ファンやポンプの定圧・定流量制御、空調用タンクの温度制御、工業プロセス用水供給システム、住宅・商業ビル用水供給システムなど。
