電気エネルギー回生システムにおける省エネソリューション

電気エネルギー回生システムにおける省エネソリューション

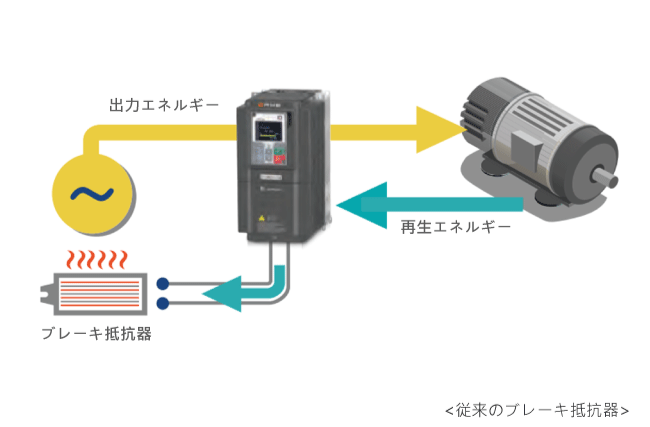

モーターが発電機モードの場合、電力がインバータに再充電されるため、直流側の電圧が上昇し続けます。 従来の方法においては、インバータにブレーキ抵抗を取り付け、オン抵抗を利用して電気エネルギーを多く消費し、インバータの直流側電圧を安定させる必要がありました。 これは抵抗器で電圧のバランスをとり、運動エネルギーで発生した電力を熱に変換しているため、目に見えない無駄な電力が発生しているためです。

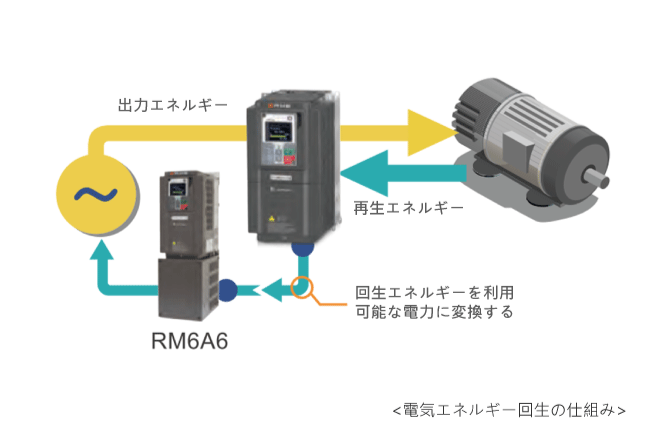

インバータに電気エネルギー回生機器RM6A6を組み合わせることで、従来のブレーキ抵抗の代わりに、95%のリターン効率でエネルギーをグリッドに還元できます。低熱損失と小型化(高回生率応用のとき)と、2つのメリットが得られます。

使用に適する機器:大きな慣性負荷、4象限負荷、速い制動、長い時間のエネルギーフィードバックなど、繊維トラクター、門型加工機、リフト昇降装置、パンチングマシン、自動倉庫など。







モーターの電気エネルギー回生原理



モーターは電動機とも呼ばれ、電気エネルギーを機械エネルギーに変換する装置です。モーターは、コイルに通電して回転磁界を発生させた後、ローターに作用させてトルクを発生させ、ローターを回転させるものです。 しかし、モーターの実際の回転数が同期回転数より大きい場合、モーターは発電機に変わり、機械エネルギーを電気エネルギーに変換して電気エネルギーを電源に送り返します。 この電気エネルギー回生現象は、リフト、クレーン、自動倉庫、牽引機、巻線機など、急減速や慣性負荷が必要な機器によく見られます。

馬達自然特性曲線及工作模式

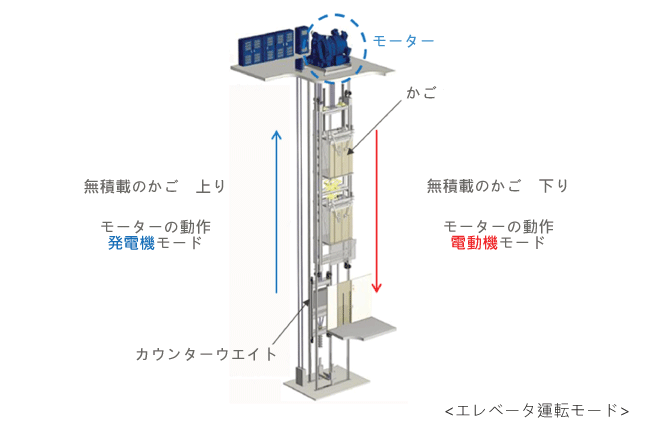

エレベーターの回生原理



エレベーターの多くはカウンターウエイトブロック設計で、一般的に軽負荷時に使用されます。上り下りの方向は大きく分けて二種類で、上りのときモーターは電動機モード、下りのときモーターは発電機モードです。



さらにかごの負荷を重負荷と軽負荷に分けたとき、かごの上り下り運転時にモーターはそれぞれ電動機モードと発電機モードで動作します。

電梯馬達運轉四象限




エレベーターの応用例



Rhymebus第三工場の貨物用エレベーターの最大積載量は3,000kgsで、建物は8階建て(地下2階、地上6階)、モーターの定格容量は40HPです。



寧茂三廠電梯電能回生紀錄
電梯機房與RM6A6電能回生系統

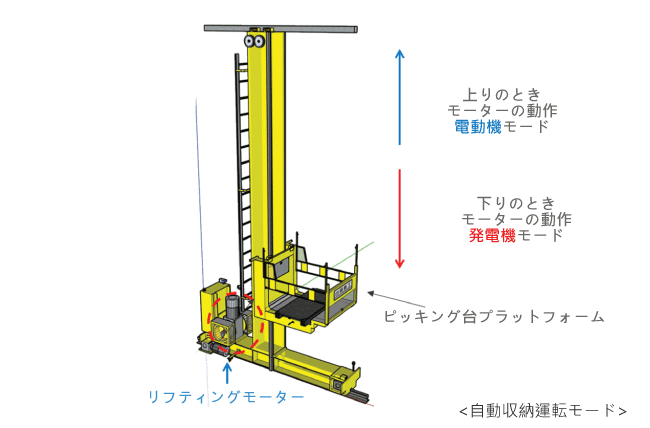

自動収納システムの回生原理



自動収納の機械的動作はエレベーターと似ていますが、自動収納はカウンターウェイトブロック設計ではないので、そのモーターの電気エネルギー回生はエレベーターとは逆方向になります。ピッキング台プラットフォームが上方に移動するときは電動機モード、下方に移動するときは発電機モードで動作し、負荷が重いほどモーターの電気エネルギー回生量は大きくなります。





自動収納の応用例



Rhymebus第三工場の自動収納の最大積載量は650kgsで、建物は6階建て(地下2階、地上6階)、モーターの定格容量は20HPです







寧茂三廠自動倉儲電能回生紀錄
自動存取機與RM6A6電能回生系統
