电能回生系统节能方案

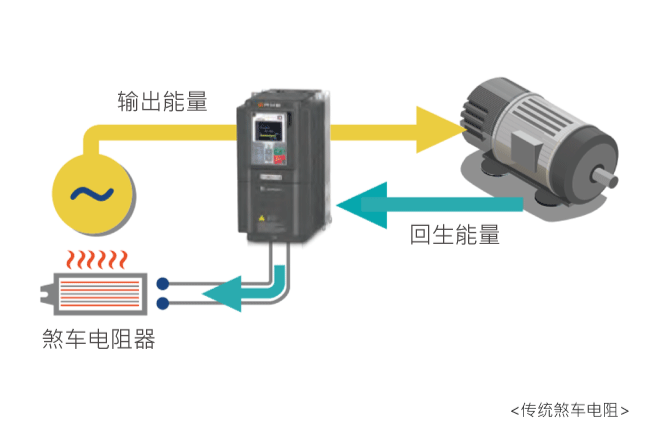

         马达工作于发电机模式时,电能将回充至变频器导致直流侧电压持续上升,传统的作法须在变频器上安装刹车电阻,利用导通电阻消耗多于电能,以保持变频器直流侧之电压稳定。此种为了平衡电压而利用电阻,将动能产生的电力转换成热能消耗的方式,实为电力的无形浪费。

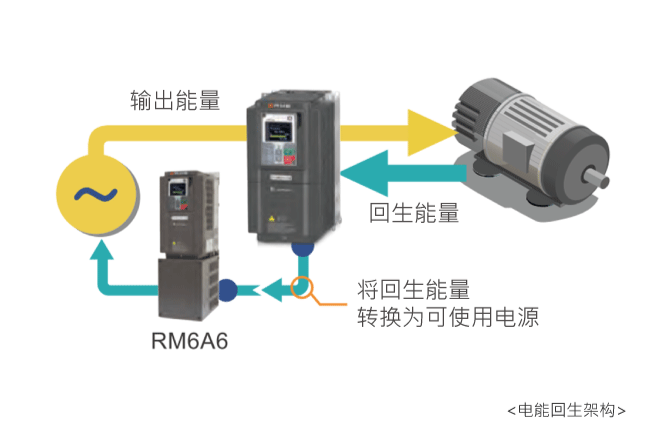

         变频器搭配电能回生单元RM6A6除了可取代传统刹车电阻之功能外,亦可将回生能源回馈至电网,其电能回馈效率可达95%,具有热损失小与体积小(高回生率应用时)之双重优势。适用机具:大惯量负载、四象限负载、快速制动、长时间回馈能量等机具,如纺织牵引、龙门型加工机、电梯起重设备、冲床、自动仓储等。



马达电能回生原理

         马达(Motor)又称为电动机,是一种可以将电能转换成机械能的设备,其利用线圈通电后,产生旋转磁场并作用于转子,产生转矩,使转子转动。但是马达转子实际旋转的转速大于同步转速时,马达会转为发电机状态,将机械能转换成电能,并将电能回送至电源端。此种电能回生的现象常见于需要快速减速或具有惯性负载之设备上,例如:电梯、吊车、自动仓储、牵伸或卷曲之机械设备。

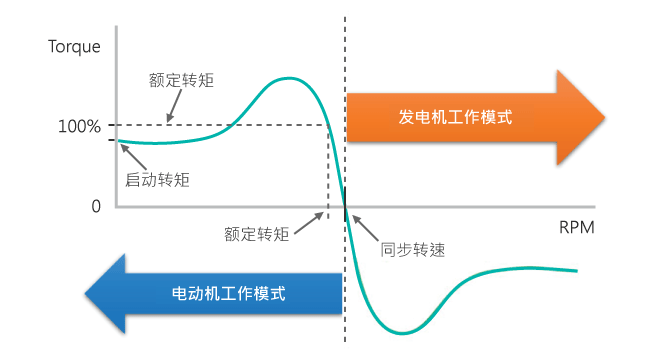

馬達自然特性曲線及工作模式


电梯回生原理

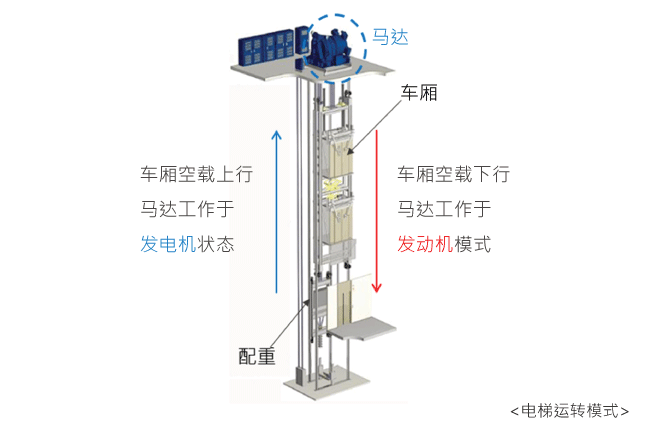

电梯的结构均有配重块的设计,大部份的使用情况为轻载,车厢上下楼的方向大致可分为二类,上楼时,马达工作于电动机模式;下楼时,马达工作于发电机模式。

再进一步将车厢负载分为重载与轻载时,车厢上下楼层运作时,马达会分别以电动机模式与发电机模式运作。
電梯馬達運轉四象限


电梯应用实际案例

宁茂三厂厂房货梯之最大载重为3000kG,楼高8层(地下2层、地上6层),马达额定容量为40HP。

寧茂三廠電梯電能回生紀錄

電梯機房與RM6A6電能回生系統


自动仓储系统回生原理

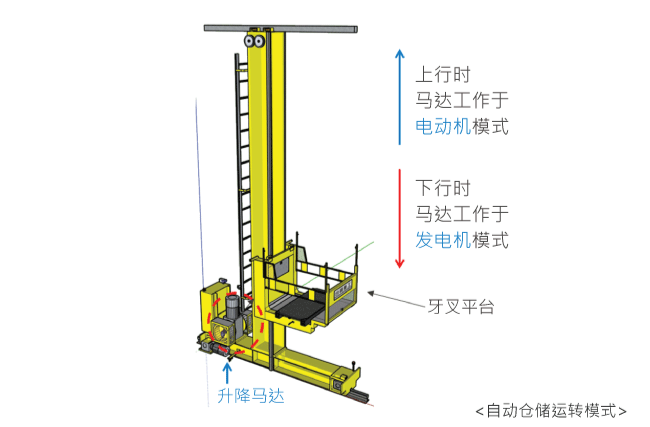

自动仓储的机械运作方式与电梯相似,但自动仓储并无有配重块设计,故其马达电能回生的运转方向恰与电梯相反,在自动存取机的牙叉平台上行时,马达工作于电动机模式;下行时,马达工作于发电机模式,承载的货物越重,马达电能回生量越大。

自动仓储应用实际案例

宁茂三厂自动仓储系统之自动存取机最大重载为650kG,楼高6层(地下2层、地上6层),马达额定容量为20HP。





寧茂三廠自動倉儲電能回生紀錄

自動存取機與RM6A6電能回生系統
