高效能空调系统节能方案

高效能空调系统节能方案

         中央空调冰水式系统其耗电量最大的设备即为水侧系统(包含冰水主机、冰水泵、冷却水泵及冷却水塔),一般而言,水侧系统的用电量约占空调全系统用电的5~6成,而中央空调系统的性能系综合冰水主机、水泵、冷却水塔等设备的相互配合运转控制。空调系统的负载并不是固定不变的,建筑会因为不同的气候、日照及内部发热源的多寡,随时变动而产生25~100%不等的制冷需求,以往传统空调系统以固定速度驱动压缩机、水泵及风机运转的控制方式,无法因应热负载变动调整制冷能力,因而造成非常多的能源浪费,因此变频控制在现今的空调系统已成为不可或缺的关键技术。

一、冰水泵变频控制

当建筑所需之空调冷却负载低时,部份二通阀将关闭或减小开度,以降低进入送风机冰水盘管之冰水量,藉由差压感测器测到冰水干管内,因部分二通阀关闭或减小开度,所造成之压力差回授信号到变频器来控制冰水泵之转速,如此系统可因空调负载降低,控制冰水干管较低的水流量及伴随较低的水流动阻抗,而获得冰水泵之节能效果。
差压测量点应位于最远端的热交换器或热交换器最大差压需求的地方,当差压量测点越靠近泵,则泵可调整之范围越小,节能效益越低。


二、 冷却水塔风扇变频节能控制


一般而言,冷却水进水温度每降低1°C,可降低冰水主机耗电1.5~2.0%,但外气湿球温度会影响冷却水塔最低水温能力。在外气湿球温度的限制下,过高的风扇转速并不能有效的降低冷却水温度,反增加风扇耗能,使能源效率不佳。我们根据外气湿球温度来调变控制目标温度,并由冷却水塔出水温度回馈至变频器,PID控制调降冷却水塔风扇转速,根据相似定律,水塔的风扇耗电量也会因降速的三次方减少,达到节能之目的。



三、 冷却水泵变频节能控制


冰水主机热交换器的冷却水出水与回水的温差来进行冷却水泵变频控制,以实现降速节能的目的。温差大,应提升冷却水泵的转速,增大冷却水的循环速度;温差小,可以降低冷却水泵的转速,减缓冷却水的循环速度。



宁茂三厂空调节能改善实例

宁茂针对三厂空调之水侧系统,前后分别针对硬体(管路扬升损失)与软体(冰水/冷却水循环控制逻辑)进行改善,其项目有:

一、管路扬程损失改善

传统冰水管路会配置逆止阀来阻挡冰水出水后,逆流至未开机的冰水主机中,但逆止阀往往会造成部小的扬程损失,且难以完全阻挡冰水渗透回流,而造成冰水温度额外的损失,故改用电子式蝶阀进行精准控制。

二、冰水泵变频控制

针对冰水循环以压差信号作冰水区域泵变频控制;
控制目标:提供末端热负载需求之压差。
變頻控制冰水循環系統2


三、冷却水泵/风扇变频控制

A. 冷却水泵之转速以出/回水温度之温差信号控制;控制目标:温差4~5°C。
B. 水塔风扇之转速以大气湿球/回水温度之温差信号控制;控制目标:温差2~3°C。
以溫差控制冷卻水循環量,降低冷水泵耗電量


四、能耗监控系统

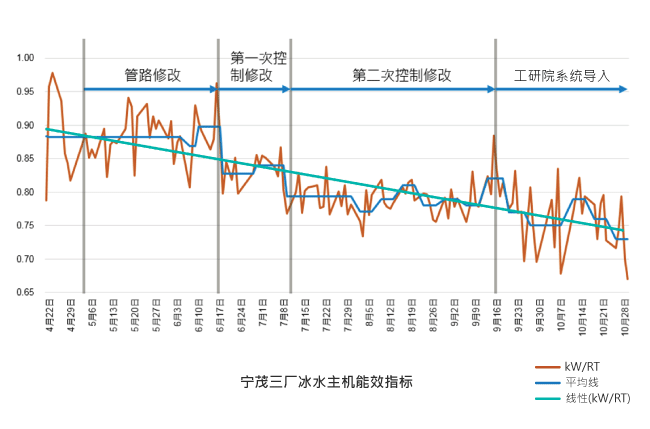

导入工研院能效监控系统,搭配超音波流量计计算冰水系统精确能耗指标,以便即时观察空调系统运作之情况,并作长期趋势分析。

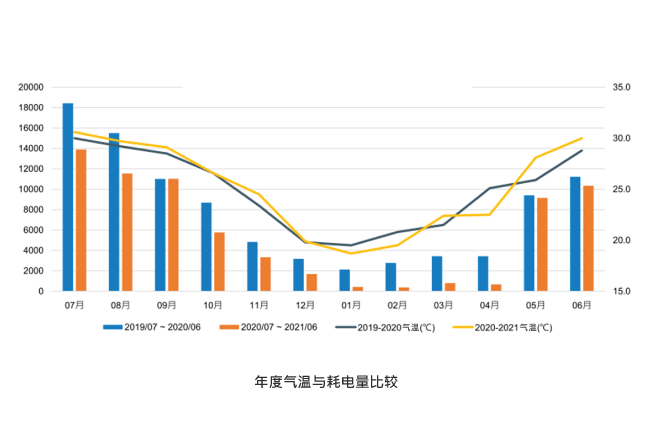

年度平均气温升高,但实际耗电量减少24996.34kWH,约26.6%。
